Instrucciones para resolver problemas con esfuerzos normales combinados - Ejemplo 1 - Resultados Par II

Paso 6. Se puede concluir que el esfuerzo máximo combinado ocurre en la cara superior de la viga en el apoyo, porque tanto el esfuerzo de tensión directo, calculado en el paso 3, como el esfuerzo flexionanle, calculado en el paso 4, provocan tensión en dichos puntos.

Por consiguiente, se sumarán Por superposición:

Por comparación, el esfuerzo combinado en la cara inferior de la viga es:

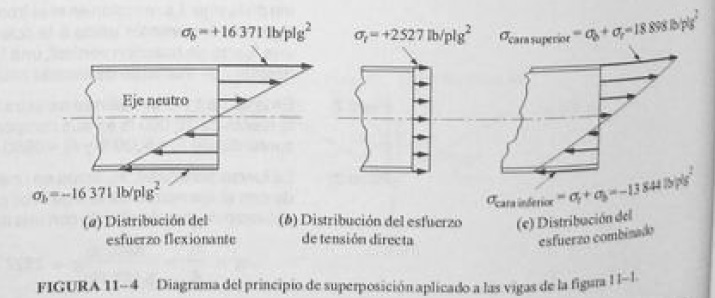

La figura 11-4 muestra un juego de diagramas que ilustran el proceso de superposición. La parte (a) corresponde esfuerzo en la viga provocado por flexión, la parte muestra el esfuerzo do tensión directo provocado por F, La parte (c) muestra la distribución del esfuerzo combinado.

Peso 7. Como carga os estática, el factor de diserto se calcula con base en la resistencia a la cedencia de la aleación de aluminio 6061 – T6, en donde Sy= 40 000 lb/ plg2. Por lo tanto

Comentario. Este debe ser adecuado por carga estática pura. Si existe incertidumbre con respecto a la magnitud de la carga o si existe la posibilidad de que la carga se aplique con choque o impacto, se preferiría un factor de diseño mayor
